Un transfo d’isolement pour chaudière 230/230 V isole électriquement votre chaudière du réseau public.
Résultat : un neutre propre, moins de perturbations et des déclenchements en sécurité beaucoup plus rares.
Problème n°1 : tension résiduelle sur le neutre → la chaudière se met en sécurité.
Solution : transfo d’isolement avec création d’un neutre côté secondaire (liaison N-PE à un seul point).
Problème n°2 : réseau trop haut (ex. 245 V) → la chaudière, prévue pour 230 V, peut décrocher et se mettre en sécurité.
Solution : transfo d’isolement pour chaudière 230/230 V avec prises de réglage (−5 %/−10 %) ou primaire 240 V pour retrouver ~230 V en sortie. En pratique : dimensionnez la puissance (VA) correctement, choisissez l’indice IP adapté au local technique et respectez les protections (disjoncteur différentiel, mise à la terre).

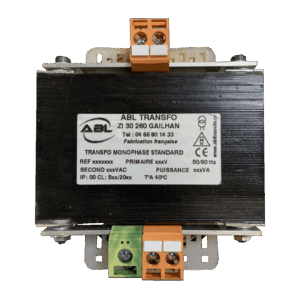

Transformateur d’isolement 230V – 230V
Qu’est-ce qu’un transfo d’isolement pour chaudière ?
Définition simple
Un transfo d’isolement pour chaudière 230/230 V sépare galvaniquement le circuit “réseau” du circuit “chaudière”. Le primaire (arrivé du 230 V) et le secondaire (alimentation de la chaudière) ne sont pas reliés électriquement : ils se “parlent” uniquement par couplage magnétique.
C’est ce qui permet de recréer un neutre propre côté chaudière : on référence le neutre secondaire à la terre (liaison N’-PE unique), ce qui stabilise la mesure différentielle et supprime les tensions fantômes.
Ce que ça résout (et ce que ça ne fait pas)
- ✔️ Tensions résiduelles sur le neutre : généralement éliminées grâce à la référence N’-PE unique ; la chaudière “voit” enfin un 0 V clair.
- ✔️ Parasites en mode commun (couplages capacitifs, longueurs de câbles) : fortement atténués.
- ❌ Régulation automatique de tension : un transfo d’isolement ne régule pas. Pour corriger un réseau trop haut (ex. 245 V), on utilise les prises de réglage ou un modèle de primaire adapté (240 V) afin de sortir ~230 V.
Transfo d’isolement vs autotransformateur vs régulateur (AVR)
- Transfo d’isolement 230V 230V: isolation galvanique + neutre propre. C’est le choix n°1 pour les chaudières sujettes aux défauts de neutre et aux perturbations.
- Autotransformateur : modifie la tension (step-down 240 → 230 V) sans isolation ; utile si seul le niveau de tension pose problème.
- AVR (régulateur) : maintient la tension stable quand le réseau varie fortement ; peut se combiner avec un transfo d’isolement pour un résultat optimal.
Les 2 problèmes majeurs rencontrés et comment les corriger
Problème n°1 : Tension résiduelle sur le neutre → mise en sécurité
Symptômes concrets : la chaudière affiche des erreurs intermittentes, se met en sécurité sans raison apparente ou déclenche le différentiel. On observe parfois un léger potentiel N-PE au multimètre (quelques volts), signe d’un neutre “pollué”.
Pourquoi ça arrive ? Dans les installations réelles, de petites capacitances parasites (longueurs de câbles, appareils raccordés en parallèle, défauts d’isolement ailleurs) créent des tensions flottantes. La carte électronique de la chaudière, très sensible, interprète mal ce neutre instable et “décroche”.
La solution robuste : Installer un transfo d’isolement pour chaudière 230/230 V et créer un neutre propre côté secondaire : on relie N’ à PE à un seul point. On re-référence ainsi le 0 V de la chaudière, on supprime les tensions résiduelles et on stabilise la mesure. Dans 9 cas sur 10, c’est radical.
Problème n°2 : Tension réseau trop élevée (ex. 245 V) → mise en sécurité
Certaines zones reçoivent un réseau autour de 240–245 V.
Si la chaudière tolère seulement 220–240 V, elle peut se protéger (arrêt, code défaut), voire vieillir prématurément. Deux approches efficaces :
Choisir un transfo d’isolement avec prises de réglage (par ex. −5 % ou −10 % sur le primaire). On abaisse la tension réelle vue par le secondaire pour revenir près de 230 V.
Opter pour un transfo d’isolement 240 → 230 V si l’écart est systématique. Bon réflexe : mesurer à vide puis en charge et ajuster la prise pour viser ~230 V côté chaudière.
Bien choisir son transfo d’isolement pour chaudière
Étape 1 — Déterminer la puissance (VA)
Attention : la puissance “24/30/35 kW” de votre chaudière gaz est thermique, pas électrique. L’alimentation électrique sert surtout à l’électronique, l’allumeur, le ventilateur, et au(x) circulateur(s). Dans la majorité des cas, on est très loin du kilowatt.
Chaudière gaz (résidentiel) : conso typique < 300 W. Avec marge ×1,5 à ×2, un transfo 300–500 VA convient souvent.
Chaudière électrique : là, la charge électrique est réellement lourde (kW). Dimensionnez au réel, ajoutez une marge (démarrage, cosφ), et passez sur des puissances ≥ 1 kVA si nécessaire.
Règle repère : VA ≈ (W / cos 𝜑) × ( 1,2 à 1,5 )
Si vous ne connaissez pas le cosφ, prenez 0,8 à titre prudent.
Exemples rapides :
- 100 W → 160–200 VA
- 250 W → 400–500 VA
- 800 W → ~1 kVA
Étape 2 — Tension et prises de réglage
La base, c’est 230/230 V. Si votre réseau “tire haut”, choisissez : un primaire 240 V (sortie ≈ 230 V), ou un primaire multi-prises (0/−5 %/−10 %) pour ajuster finement.
Étape 3 — Environnement & mécanique
Type : torique (compact, très silencieux) ou EI/capoté IP23 IK08 pour les locaux techniques (protection mécanique plus robuste).
Température ambiante & classe thermique : assurez une ventilation suffisante, évitez les volumes trop confinés.
Raccordement : borniers clairs, presse-étoupes adaptés, entraxes standard, encombrement compatible avec l’emplacement disponible.
Étape 4 — Conformités & protections
Choisir des transfos conformes (ex. EN 61558) comme nos transformateurs chez ABL Transfo. Respecter la NF C 15-100 côté installation. Prévoir une protection différentielle adaptée (souvent type A 30 mA côté secondaire selon le schéma), des disjoncteurs/fusibles temporisés au bon calibre et une continuité de terre (PE) irréprochable.
Point clé : une seule liaison N’-PE sur le secondaire pour créer la référence neutre. Pas deux, pas “où l’on peut” : un point, un seul.
Schéma de principe & câblage type (230 → 230 V)
Où l’installer dans le circuit
Le transfo d’isolement pour chaudière se place en amont de la chaudière, après la protection générale du tableau. Idéalement au plus près de la chaudière pour limiter les longueurs de câble côté secondaire (meilleure immunité).
Schéma fonctionnel

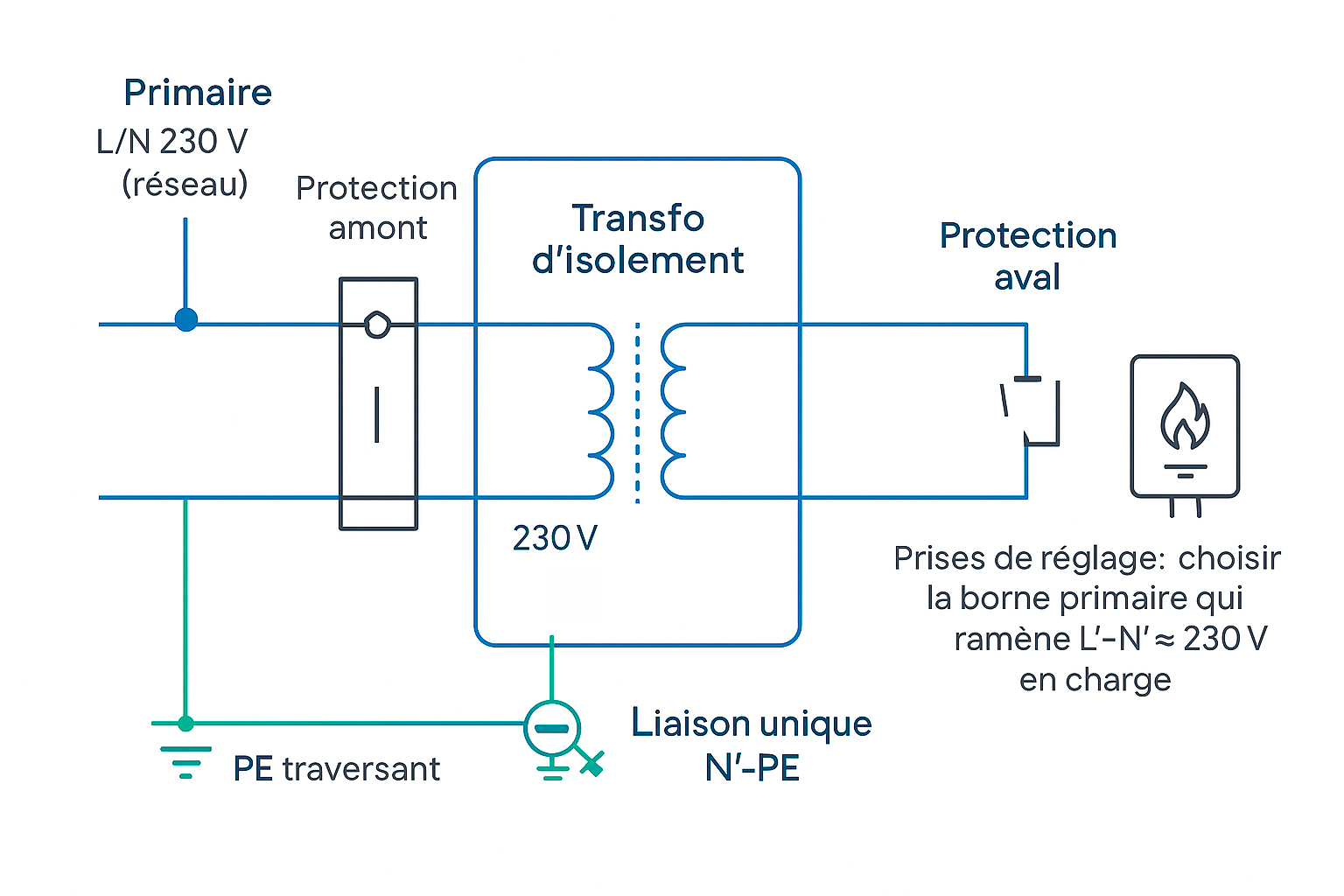

Primaire : L/N 230 V (réseau) → protection amont → primaire du transfo (borne 230 V ou prise −5/−10 % selon besoin). Secondaire : L’/N’ 230 V → protection aval → bornes d’alimentation chaudière. Terre : PE traversant pour les masses + liaison unique N’-PE sur le secondaire afin de créer le neutre propre. Prises de réglage : choisir la borne primaire qui ramène L’-N’ ≈ 230 V en charge.
Encadré Sécurité
Coupez l’alimentation avant toute intervention et vérifiez l’absence de tension. Réalisez une seule liaison N’-PE. Multiplier les points de référence crée des boucles et réintroduit des défauts. Avant de raccorder la chaudière, mesurez L’-N’ (~230 V), N’-PE (~0 V) et contrôlez le sens des conducteurs.
Erreurs fréquentes à éviter avec son transfo d’isolement pour chaudière
- Confondre puissance thermique (kW) et puissance électrique (W) : vous risquez de surdimensionner inutilement (coût, encombrement).
- Oublier la liaison N’-PE sur le secondaire : vous perdrez l’avantage du neutre propre et les défauts reviendront.
- Multiplier les points de référence à la terre : pas de boucles.
- Choisir un autotransfo alors que le besoin prioritaire est l’isolement : la chaudière continuera de voir un neutre instable.
- Sous-dimensionner le transfo (VA trop faible) : échauffement, chute de tension, vieillissement prématuré.
- Ignorer la hauteur réelle de tension locale (mesurez !), et oublier les prises de réglage.
FAQ — Transfo d’isolement pour chaudière
Un transfo d’isolement pour chaudière stabilise-t-il la tension ?
Pas tout seul. Il isole et permet de créer un neutre propre. Pour corriger 245 V, utilisez les prises de réglage ou un primaire 240 V, voire un AVR si le réseau varie beaucoup.
Pourquoi relier le neutre du secondaire à la terre ?
Pour poser une référence stable à 0 V et supprimer les tensions résiduelles qui perturbent la chaudière. Une seule liaison N’-PE, au bon endroit.
Quelle puissance de transfo d’isolement pour chaudière (VA) avec une chaudière gaz ?
Le plus souvent 300–500 VA suffisent (électronique + circulateur). Vérifiez l’étiquette de la chaudière, estimez la conso et ajoutez 20–50 % de marge.
Autotransfo ou transfo d’isolement ?
Si vous avez des défauts de neutre ou des parasites, choisissez le transfo d’isolement pour chaudière. L’autotransfo ne fait que modifier la tension sans isolation : utile uniquement quand le seul problème est la hauteur de tension.
C’est conforme aux normes ?
Oui, si vous choisissez des modèles ABL Transfo conformes (ex. EN 61558) et une pose respectant la NF C 15-100. En cas de doute, faites valider par un électricien qualifié.
Conclusion de notre guide du transfo d’isolement pour chaudière
Si votre chaudière décroche à cause d’un neutre “pollué” ou d’un réseau mesuré à 245 V, un transfo d’isolement pour chaudière 230/230 V correctement dimensionné, avec prises de réglage et liaison N’-PE unique, règle l’immense majorité des cas. Vous gagnez en stabilité, en sécurité et en durabilité de l’électronique. Besoin d’un avis immédiat ? Contactez ABL Transfo : on relit vos mesures, on vous oriente sur la puissance (VA), la prise à utiliser et l’enveloppe la plus adaptée à votre local. Livraison rapide, fabrication soignée, support d’experts.
