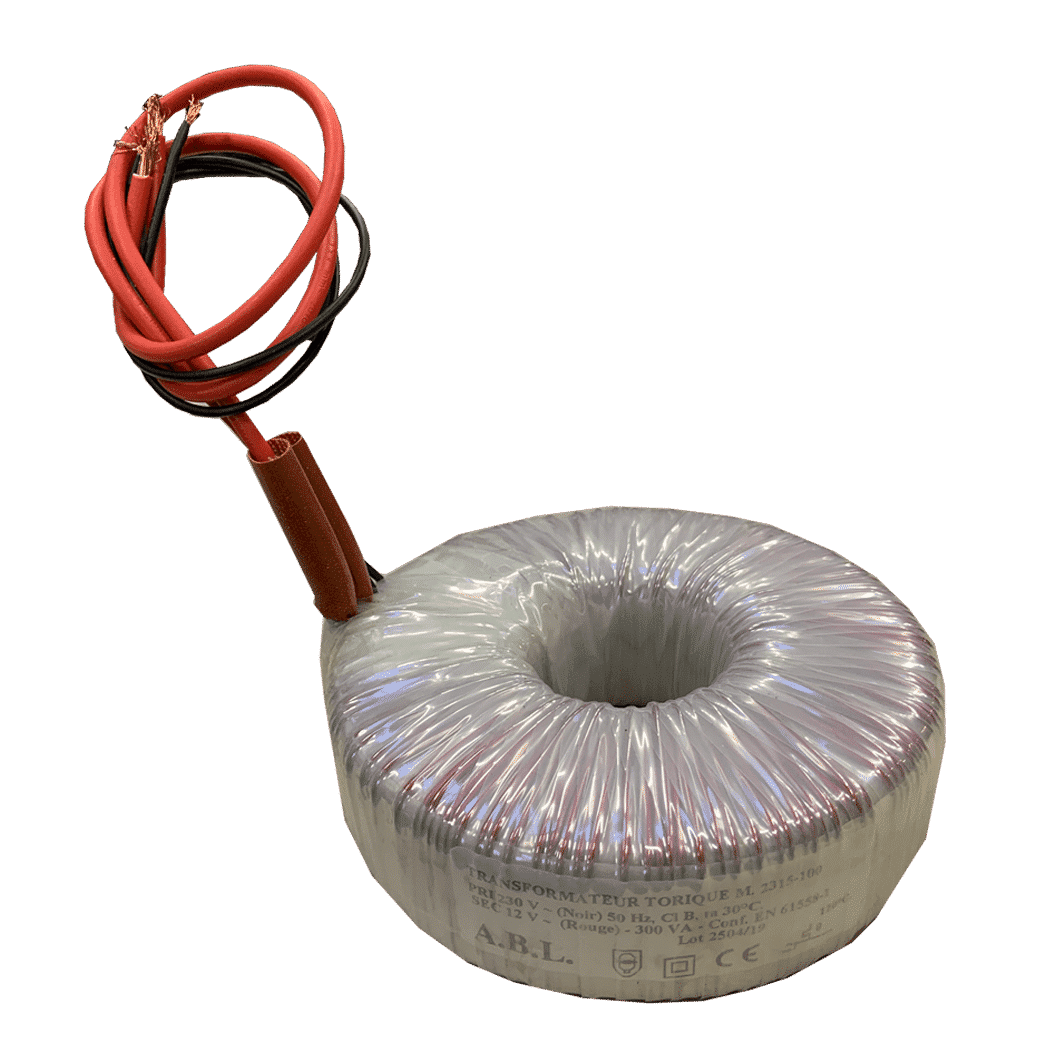

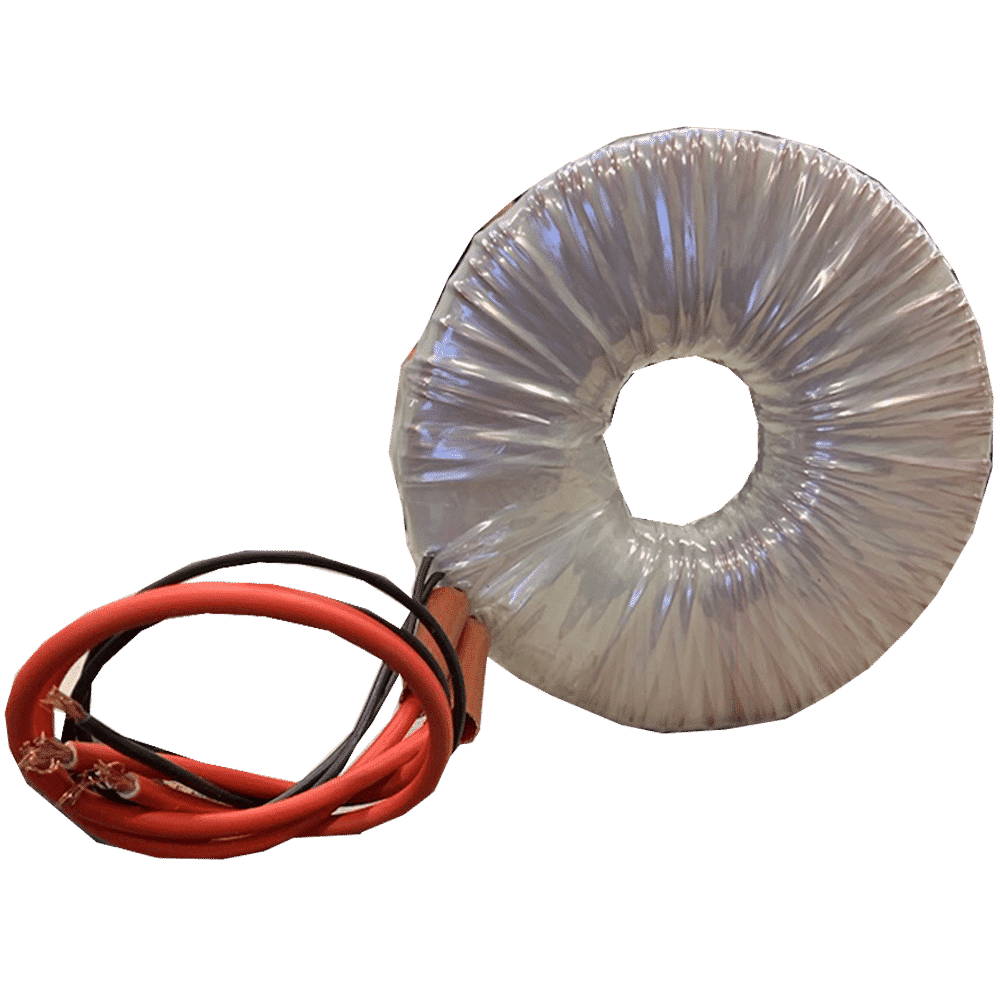

Transformateur torique sur mesures
Délais de livraison : Actuellement, les délais de livraison des transfo toriques sur mesures varient entre 3 et 5 semaines.
Note importante sur les dimensions : Selon le nombre d’enroulement demandé, les dimensions annoncés sur cette page peuvent varier. Merci de nous indiquer vos dimensions maximales en note de commande (à l’étape de paiement).
Transformateur réalisé selon votre demande, ni repris ni échangé.
INFOS : Prix Public & Photos non contractuelles.
Le transfo torique apporte beaucoup d’avantages à savoir : un gain de poids qui n’est pas négligeable, des dimensions plus réduites à puissance égale bien sûr, une fixation plus facile (1vis au lieu de 4 sur le linéaire), et surtout un rendement électrique supérieur.

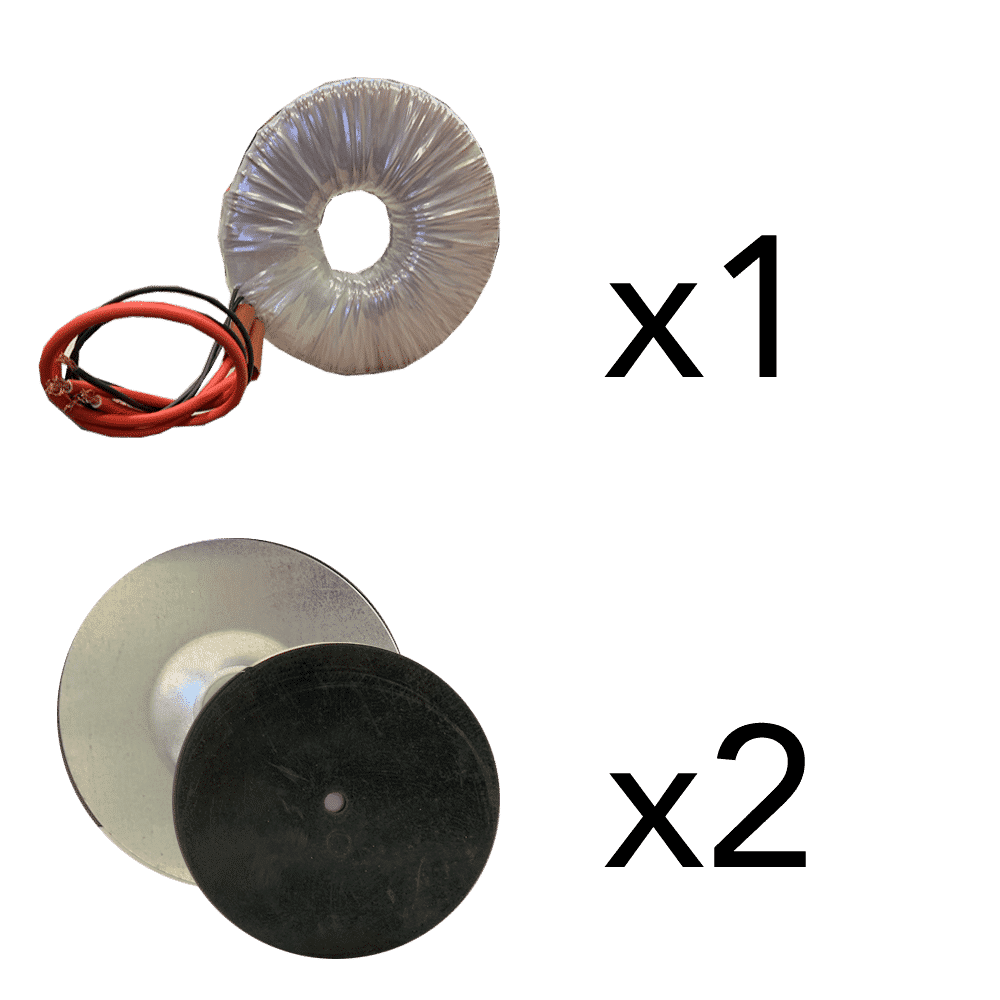

Livré avec sa coupelle de fixation.
Étiquette informative avec couleurs de branchements- Service permanent
- Température ambiante : 40°c maximum
- Classe H Protection thermique sur demande
- Coupelles de fixation fournie
- Fabrication ROHS
| Ci-dessus version standard mais nous pouvons aussi adapter nos fabrications à vos demandes. Prix en fonction des quantités mais également du nombre d’enroulements. |
Tableau Transformateur Torique sur mesures
REF | Puissance | Dimensions (Diamètre x H ) | Poids (kg) |
TOR-SM-50
TOR-SM-100 TOR-SM-200 TOR-SM-250 TOR-SM-300 TOR-SM-400 TOR-SM-500 TOR-SM-630 TOR-SM-750 TOR-SM-1000 | 50 vA
100 vA 200 vA 250 vA 300 vA 400 vA 500 vA 630 vA 750vA 1000vA | 90 x 37
97 x 37 110 x 43 133 x 48 135 x 45 145 x 57 148 x 58 152 x 60 160 x 80 185 x 80 | 0.73
1.25 2.70 2.75 2.95 4.10 4.40 4.90 6.40 8.40 |
| Tensions d’entrées : Au choix Tensions de sorties : Au choix |  |
Avantages des transfo toriques :
- Les transformateurs prennent moins de place que leurs homologues carrés traditionnels, utilisant moins d’espace sur circuit.
- Installer un transformateur torique avec des fils volants plutôt que des blocs de jonction peut faire gagner jusqu’à 60 % d’espace.
- Ces transformateurs sont faciles à monter, certains ne nécessitent qu’une seule vis pour les fixer.
- Ils sont de dimensions flexibles.
- Ces transformateurs offrent une grande réduction du bruit et émettent moins d’interférence électromagnétique (IEM) que les transformateurs standard.
- Ils offrent un faible champ vagabond.
- Ils sont plus silencieux que les transformateurs standard et créent moins de bourdonnement.
- Ils présentent un excellent rapport qualité/prix : Les noyaux toriques consomment moins d’énergie pour maintenir un champ magnétique, et donc utilisent moins d’électricité.
Transfo très bien réalisé, de forme régulière et homogène contrairement à ce que l’on peut trouver parfois ailleurs.
Il s’agit vraiment d’une réalisation sérieuse, de surcroît pour un prix compétitif.
Seule observation : pourquoi la vis de fixation n’est-elle pas fournie ?
Ah! et autre chose encore : pourquoi des fils souples en entrée/sortie ? Est-ce un choix technique ou pratique ?
Première expérience pour ma part avec ALB avec un bilan très positif. Je reviendrai assurément vers vous pour de futurs projets.
S.P.
