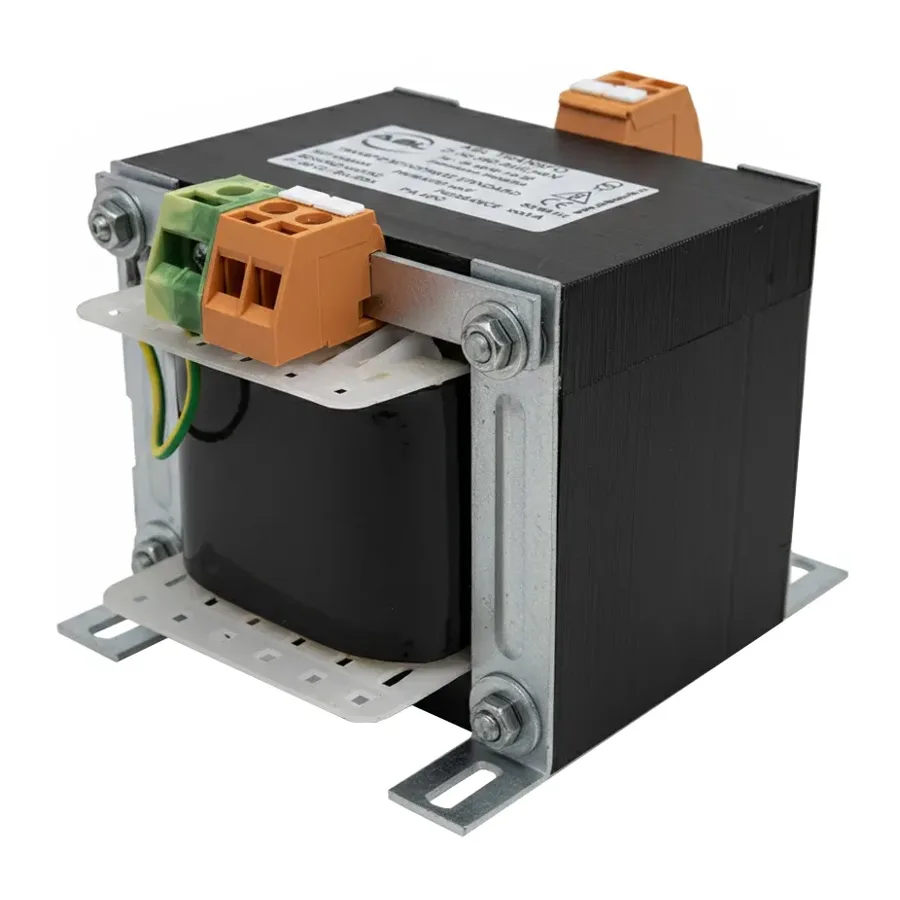

Transformateur monophasé 400 V / 230 V
Du 230 V entre deux phases, sans neutre · de 63 VA à 20 kVA · IP00, IP23 ou IP54 · fabriqué en France
5,0 · 4 avis63 VA0,27 A en 230 V
- —
- —
- Garantie 2 ans · bobiné et testé à Gailhan
Points clés
Ce transformateur monophasé 400V 230V se branche entre deux phases d'un réseau 400 V — l'ancien 380 V — et donne 230 V monophasé, isolé du réseau : de quoi alimenter un appareil en 230 V là où il n'y a pas de neutre, ou le séparer galvaniquement de l'installation. Primaire et secondaire sont deux enroulements séparés. De 63 VA à 20 kVA, nu (IP00), sous capot ventilé (IP23) ou en boîtier étanche (IP54) : il est bobiné et testé dans notre atelier de Gailhan, dans le Gard.
Ce transformateur prend deux des trois phases : pour quelques centaines de VA ou quelques kVA, c'est le plus simple. Au-delà, pour ne pas déséquilibrer le réseau, prenez le transformateur triphasé vers monophasé, qui répartit la charge sur les trois phases.
C'est normal : environ 244 V à vide sur le 63 VA, 237 V sur le 1 000 VA. La tension revient à 230 V quand le transformateur débite son courant nominal.
Au primaire, les deux phases passent par un disjoncteur bipolaire courbe D ou deux fusibles aM : 2 A pour le 63 VA, 4 A pour le 1 000 VA ; pour le 2,5 kVA, fusibles aM 8 A ou disjoncteur D 10 A. Le calibre de chaque puissance est dans le tableau.
Dans quels cas utiliser un transformateur 400V 230V monophasé ?
- Alimenter un appareil en 230 V sur un réseau 400 V sans neutre : pompe à chaleur, pompe, outillage, éclairage.
- Tableaux et armoires industriels en 3 × 400 V sans neutre qui doivent fournir quelques prises 230 V.
- Séparer galvaniquement un appareil 230 V du réseau qui l'alimente.
- Recréer un neutre franc relié à la terre pour un appareil monophasé.
- Anciens réseaux 380 V entre phases, en rénovation.
- Bancs d'essai et ateliers alimentés en 400 V.
Il fonctionne sur les réseaux 50 et 60 Hz. Pour les fortes puissances sur réseau triphasé, voir le triphasé vers monophasé.
Caractéristiques du transformateur 400 V / 230 V monophasé
Valeurs pour la configuration choisie : 63 VA · IP00.
- Tension
- 400 V alternatif, entre deux phases (ancien 380 V)
- Courant nominal
- —
- Bornes
- 1 (0 V) · 2 (400 V) · terre
- Protection conseillée
- —
- Tension en charge
- 230 V alternatif
- Tension à vide
- —
- Courant nominal
- —
- Bornes
- 3 (0 V) · 4 (230 V)
- Protection conseillée
- —
- Type
- Transformateur sec, deux enroulements séparés
- Circuit magnétique
- Tôles EI, induction 1,2 T
- Classe d'isolation
- H (180 °C)
- Échauffement
- 50 °C, ambiante 40 °C maximum
- Normes
- EN 61558-2-4 (transformateurs de séparation des circuits)
- Écran électrostatique
- De série, relié à la terre
- Protection thermique
- Sur demande
- Indice de protection
- —
- Encombrement L × P × H
- —
- Poids
- —
- Fixation
- —
- Altitude
- 3 000 m maximum
- Raccordement
- Bornes à vis jusqu'à 55 A (10 kVA sur ce modèle), cosses au-delà
De 10 à 20 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 63 VA à 20 kVA. Au-delà, ou pour une autre tension, sur devis.
| Puissance | Courant 230 V | Fusible primaire | Protection 230 V | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT |
|---|---|---|---|---|---|---|---|---|
| 63 VA | 0,3 A | aM 2 A | aM 2 A | 2 / 3,6 W | 90,5 % | 1,5 kg | 75 × 68 × 73 | 47,42 € |
| 100 VA | 0,4 A | aM 2 A | aM 2 A | 3 / 5 W | 92,0 % | 2 kg | 84 × 82 × 78 | 57,42 € |
| 160 VA | 0,7 A | aM 2 A | aM 2 A | 4 / 8,5 W | 92,5 % | 2,5 kg | 96 × 89 × 87 | 63,25 € |
| 200 VA | 0,9 A | aM 2 A | aM 2 A | 5 / 8,8 W | 93,0 % | 2,6 kg | 118 × 97 × 97 | 66,58 € |
| 250 VA | 1,1 A | aM 2 A | aM 2 A | 5 / 11,9 W | 93,2 % | 3,9 kg | 108 × 95 × 100 | 78,25 € |
| 300 VA | 1,3 A | aM 2 A | aM 2 A | 6 / 14,6 W | 93,0 % | 4 kg | 108 × 103 × 94 | 80,75 € |
| 400 VA | 1,7 A | aM 2 A | aM 2 A | 8 / 15,1 W | 94,2 % | 6 kg | 126 × 122 × 108 | 102,42 € |
| 500 VA | 2,2 A | aM 2 A | aM 4 A | 9 / 15,2 W | 95,2 % | 6,8 kg | 126 × 110 × 115 | 112,42 € |
| 630 VA | 2,7 A | aM 2 A | aM 4 A | 12 / 22,4 W | 94,6 % | 9 kg | 150 × 124 × 126 | 132,42 € |
| 750 VA | 3,3 A | aM 2 A | aM 4 A | 15 / 24,3 W | 94,8 % | 10,3 kg | 150 × 120 × 135 | 144,92 € |
| 1 kVA | 4,3 A | aM 4 A | aM 6 A | 18 / 28,4 W | 95,4 % | 14 kg | 150 × 144 × 127 | 175,75 € |
| 1,6 kVA | 7,0 A | aM 6 A | aM 8 A | 19 / 46,4 W | 95,9 % | 16,4 kg | 180 × 140 × 160 | 219,92 € |
| 2 kVA | 8,7 A | aM 6 A | aM 10 A | 19 / 58,6 W | 96,1 % | 20 kg | 180 × 160 × 160 | 243,25 € |
| 2,5 kVA | 10,9 A | aM 8 A | aM 12 A | 24 / 66,6 W | 96,4 % | 24 kg | 180 × 180 × 150 | 250,75 € |
| 3 kVA | 13,0 A | aM 8 A | aM 16 A | 29 / 128,3 W | 94,8 % | 29 kg | 180 × 200 × 160 | 288,25 € |
| 4 kVA | 17,4 A | aM 12 A | aM 20 A | 42 / 103,5 W | 96,4 % | 33 kg | 240 × 190 × 220 | 425,75 € |
| 5 kVA | 21,7 A | aM 16 A | aM 25 A | 45 / 122,1 W | 96,7 % | 36 kg | 240 × 200 × 220 | 458,25 € |
| 6,3 kVA | 27,4 A | aM 20 A | aM 32 A | 56 / 129,8 W | 97,0 % | 40 kg | 240 × 210 × 220 | 483,25 € |
| 7,5 kVA | 32,6 A | aM 20 A | aM 40 A | 56 / 154,8 W | 97,2 % | 46 kg | 240 × 230 × 220 | 548,25 € |
| 10 kVA | 43,5 A | aM 32 A | aM 50 A | —* | —* | 75 kg | 390 × 150 × 470 | 1 012,42 € |
| 15 kVA | 65,2 A | aM 40 A | aM 80 A | —* | —* | 80 kg | 390 × 160 × 470 | 1 145,75 € |
| 20 kVA | 87,0 A | aM 63 A | aM 100 A | —* | —* | 95 kg | 390 × 170 × 470 | 1 279,92 € |
Fusibles aM calibrés sur le courant nominal ; à la place, un disjoncteur courbe D du même calibre. * De 10 à 20 kVA : poids et cotes du catalogue, pertes sur demande.
Raccordement et encombrement
Extraits de la fiche technique : schéma, bornier et cotes.
PDF · caractéristiques, puissances et références, protections
Protection du primaire
—
—
Protection du 230 V
—
Au plus près du transformateur, sur le départ 230 V.
Sécurité
- Raccordement hors tension, par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un coffret fermé.
Normes, garanties et options
Un transformateur standard, fabriqué à Gailhan, décliné en d'autres tensions.
Questions fréquentes
Sur le transformateur monophasé 400 V / 230 V, entre deux phases.
Comment obtenir du 230 V avec un réseau 400 V sans neutre ?
Avec ce transformateur monophasé 400V 230V : son primaire se branche entre deux phases du réseau 400 V, et son secondaire donne 230 V à l'appareil. Pour de fortes puissances, le triphasé vers monophasé répartit la charge sur les trois phases.
Transformateur 400V triphasé vers 230V monophasé : est-ce ce produit ?
Ce transformateur utilise deux phases du réseau triphasé : il convient pour quelques kVA. Pour un transformateur branché sur les trois phases, qui répartit la charge, prenez le transformateur triphasé vers monophasé.
380 V ou 400 V : est-ce le même transformateur ?
Oui : 380 V et 220 V sont les anciennes appellations du 400 V et du 230 V. Un transformateur 380V 220V et un transformateur 400V 230V sont le même appareil.
Est-ce un autotransformateur ?
Non : primaire et secondaire sont deux enroulements séparés, sans liaison électrique. Un autotransformateur 400 V / 230 V n'a qu'un enroulement commun et n'isole pas l'appareil du réseau.
Quelle puissance choisir ?
Additionnez la puissance des appareils alimentés, multipliez par 1,25 et prenez la puissance immédiatement supérieure : une pompe à chaleur de 1 500 W demande 1 875 VA, donc un 2 kVA. Le calculateur du tableau fait ce calcul pour vous.
Comment brancher un transformateur 400V 230V ?
Deux phases du réseau 400 V arrivent sur les bornes 1 et 2 du primaire, la terre sur la borne de terre ; l'appareil part des bornes 3 et 4 du secondaire. Relier une borne du secondaire à la terre (neutre franc) dépend de l'usage : c'est le choix de l'installateur.
Quelle protection installer ?
Au primaire, un disjoncteur bipolaire courbe D ou deux fusibles aM calibrés sur le courant primaire : 2 A pour le 63 VA, 4 A pour le 1 000 VA. Au secondaire, la protection de l'appareil alimenté. À la mise sous tension, le transformateur appelle environ douze fois son courant nominal.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un coffret. IP23 : capot ventilé, pour un local sec. IP54 : boîtier moulé jusqu'à 630 VA, coffret étanche au-delà, protégé contre les poussières et les projections d'eau. Tout sur les indices de protection.
