Transformateurs sur mesure

Quatre configurateurs pour votre transformateur sur mesure

Quand aucun modèle de série ne correspond à vos tensions, nous fabriquons votre transformateur sur mesure, à l'unité comme en série. Chaque configurateur calcule le prix au fur et à mesure de vos choix :

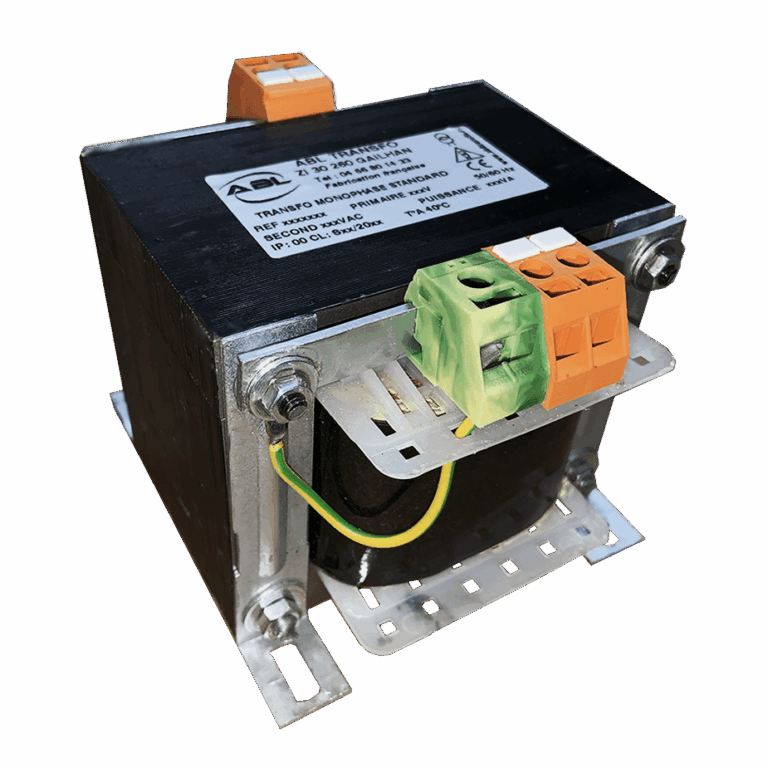

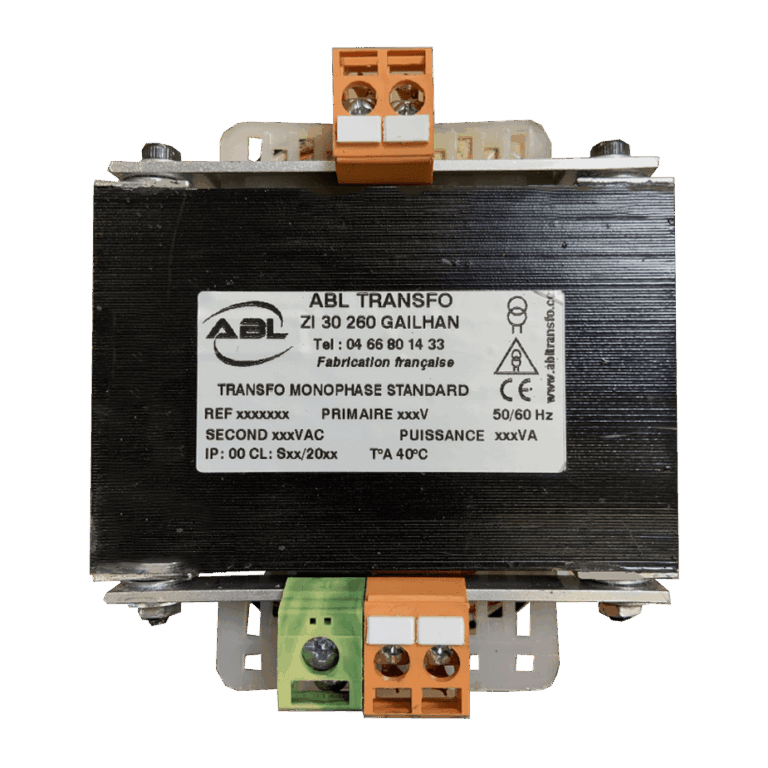

• Transformateur monophasé sur mesure : de 63 VA à 20 kVA, en IP00, IP23 ou IP54.

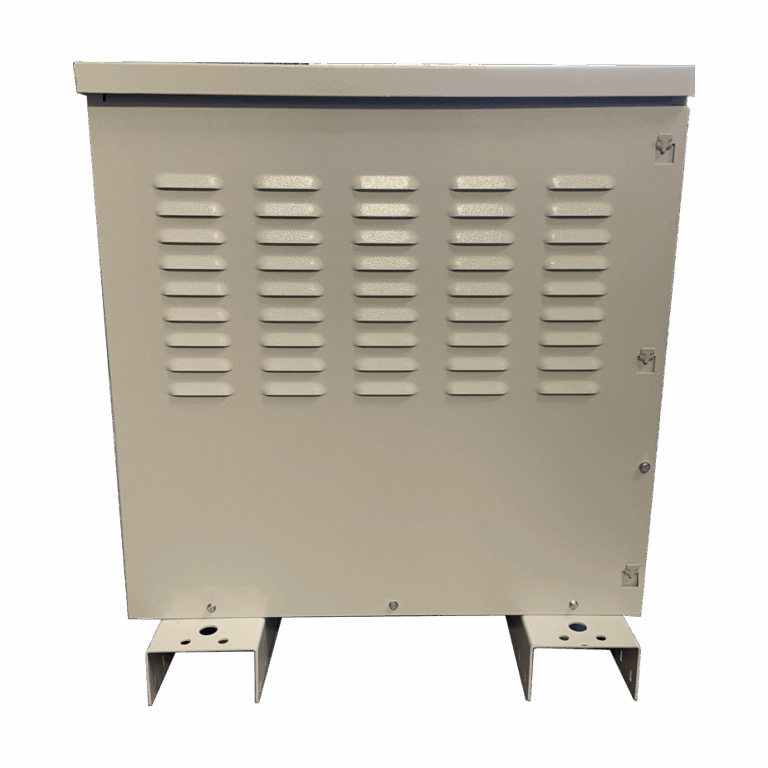

• Transformateur triphasé sur mesure : de 1 à 100 kVA avec prix en ligne, tensions libres ; au-delà, sur devis, jusqu'à 1 000 kVA.

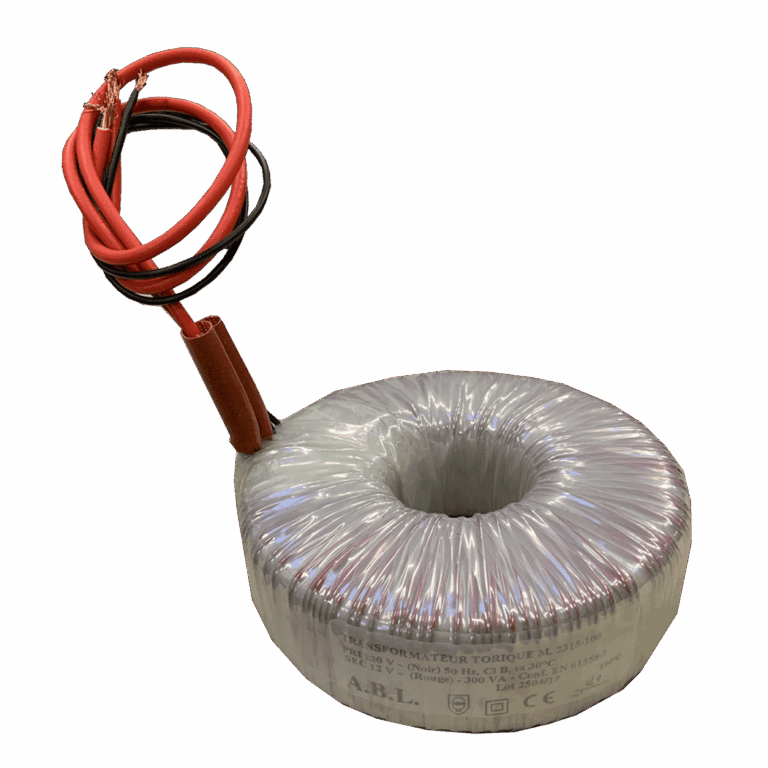

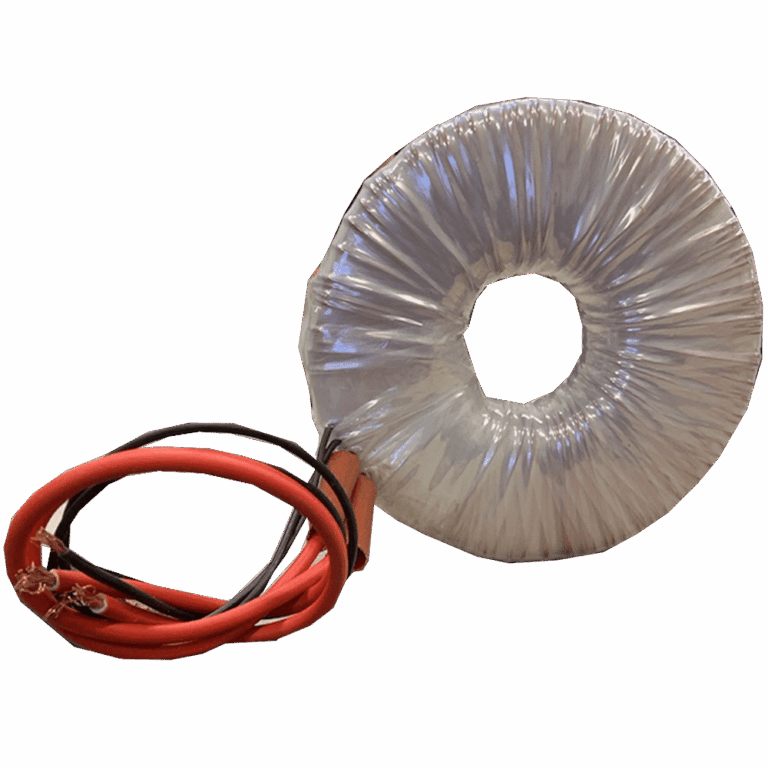

• Transformateur torique sur mesure : de 50 VA à 2 kVA, bobiné lui aussi dans notre atelier de Gailhan.

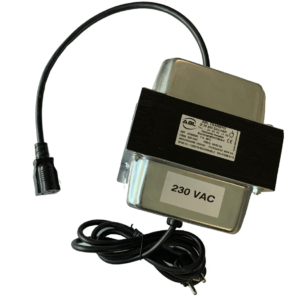

• Autotransformateur sur mesure, réversible : de 100 VA à 5 kVA, quand l'isolement galvanique n'est pas nécessaire.

Ce que vous pouvez choisir

• Les tensions : tension d'entrée et tension de sortie, librement, dans la plage de chaque configurateur.
• Les enroulements : jusqu'à six primaires et sept secondaires en monophasé, six et six sur le torique.
• Les prises de réglage : ±5 % ou ±10 %, ou ±5 V ou ±10 V en monophasé ; ±5 % ou ±10 % en triphasé.
• La puissance et la protection : IP00, IP23 ou IP54 en monophasé et en triphasé, IP00 ou IP68 pour le torique.
• Les sorties : bornes à vis, cosses, câbles ou fils volants selon le modèle ; câbles, bornier ou prises pour l'autotransformateur.
• Les options : couplage en triphasé, comme le Dyn11 de nos modèles de série, disjoncteurs, thermostat sur le torique, version audio en monophasé et en torique.

Les bornes à vis vont jusqu'à 55 A ; au-delà, le raccordement se fait sur cosses. Une protection thermique peut être ajoutée sur demande.

Comment se déroule une commande sur mesure

1. Configurez : choisissez le type, saisissez vos tensions et la puissance ; le prix s'affiche.
2. Commandez en ligne, ou envoyez votre configuration avec une demande de devis : nous répondons sous 48 h.
3. Fabrication : de 48 h à une semaine selon la puissance ; chaque transformateur est testé avant de partir.
4. Livraison : en point relais Chronopost (2 à 3 jours) ou en express le lendemain avant 13 h ; sur palette avec Kuehne + Nagel au-delà de 30 kg (48 à 72 h en France métropolitaine, 96 h en Europe).

Sur mesure ou standard : que choisir ?

Avant de configurer, vérifiez si un modèle de série existe : il part sous 24 à 48 h, ou sous 3 à 6 jours ouvrés pour un triphasé. Nos transformateurs monophasés couvrent les tensions courantes de 12 à 400 V, nos transformateurs triphasés le 400, 230, 208 et 690 V, nos transformateurs toriques le 12 et le 24 V, et nos autotransformateurs le 230 V ↔ 120 V. Le sur mesure prend le relais pour une tension rare, plusieurs secondaires, une prise de réglage ou un encombrement imposé. Pour un transformateur de distribution HTA/BT ou un transformateur dédié à une machine, voir nos transformateurs spéciaux.

À ne pas confondre : un transformateur de mesure (transformateur de courant ou de tension) sert à mesurer un courant ou une tension pour un compteur ou un relais de protection. Nous fabriquons des transformateurs sur mesure, c'est-à-dire à vos tensions et à votre puissance.

Bobinés et testés à 100 % à Gailhan

ABL Transfo fabrique des transformateurs depuis 1993 à Gailhan, dans le Gard, entre Nîmes et Montpellier. Nos transformateurs monophasés, triphasés, toriques et nos autotransformateurs sur mesure y sont bobinés et testés à 100 %. Les normes EN 61558-2-4 (séparation des circuits) et EN 61558-2-6 (sécurité, jusqu'à 50 V) s'appliquent selon la tension demandée. Professionnels : le compte pro affiche les prix hors taxes, avec 5 % de remise, et la marque blanche est possible.
